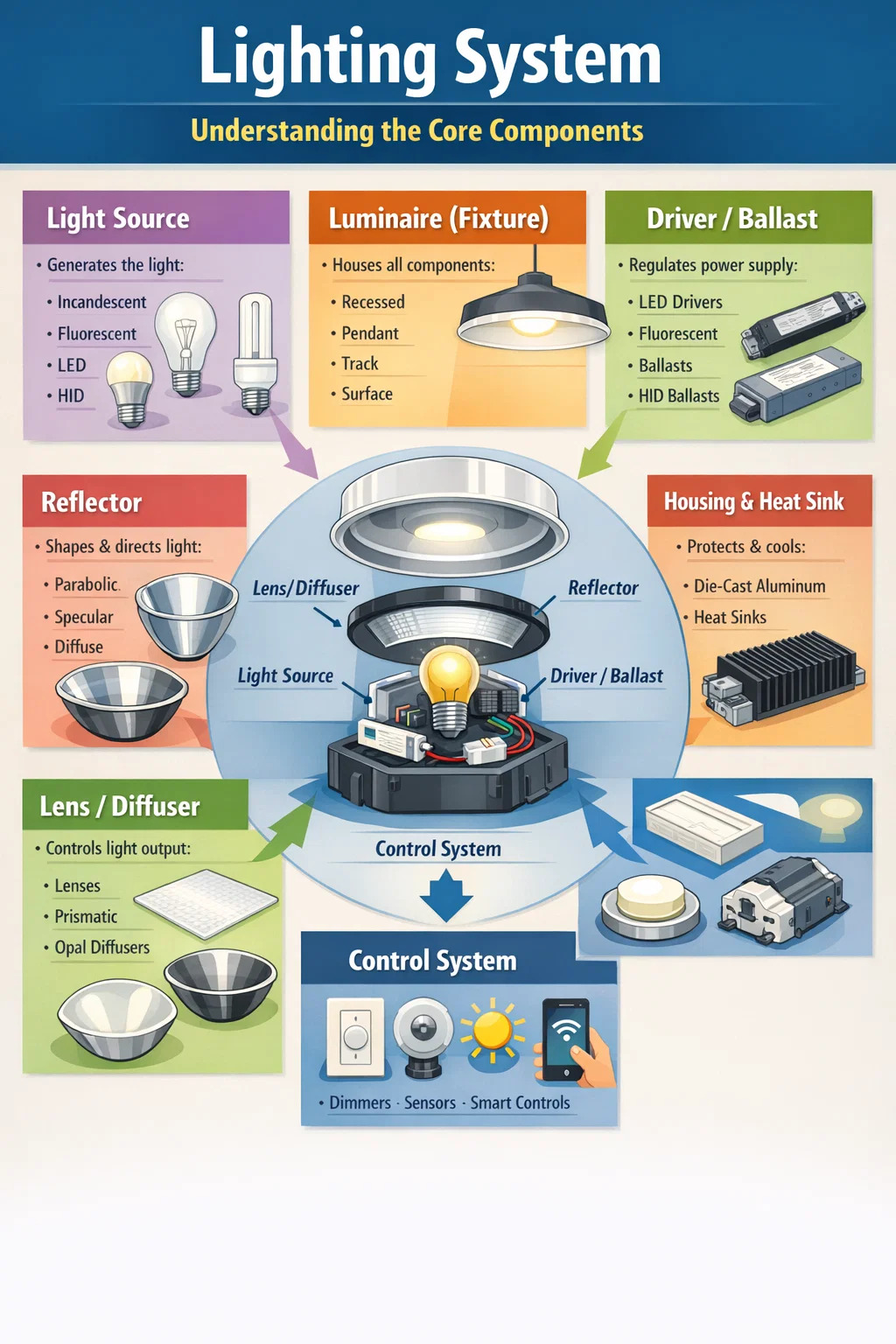

Belysning handlar inte bara om belysning – det är ett noggrant konstruerat system som består av distinkta, ömsesidigt beroende komponenter. Belysningens kärnkomponenter inkluderar ljuskällan, armaturen (armaturen), driftdonet eller drivdonet, reflektorn, linsen eller diffusorn, höljet och styrsystemet. Varje del spelar en specifik roll för att bestämma hur ljus produceras, formas, distribueras och hanteras. Oavsett om du designar en belysningsplan för hemmet, inrättar ett kommersiellt utrymme eller felsöker en befintlig installation, ger förståelsen av dessa delar dig en avgörande fördel.
Ljuskällan: Där allt börjar
Ljuskällan är den komponent som faktiskt genererar ljus. Det är den mest igenkännliga delen av alla belysningssystem, och tekniken bakom det har förändrats dramatiskt under de senaste decennierna.
Glödlampor
Den traditionella glödlampan fungerar genom att leda elektrisk ström genom en volframglödtråd tills den lyser. Dessa glödlampor har ett färgåtergivningsindex (CRI) på 100, vilket betyder att färger under glödljus ser ut exakt som de gör i naturligt solljus. Men glödlampor omvandlar endast cirka 10 % av energin till synligt ljus , med de återstående 90 % förlorade som värme. De fasas till stor del ut till förmån för effektivare teknik.
Lysrör
Fluorescerande lampor fungerar genom att excitera kvicksilverånga, som producerar ultraviolett ljus som sedan aktiverar en fosforbeläggning för att avge synligt ljus. De är betydligt effektivare än glödlampor - ett 32W T8-lysrör ger ungefär samma ljuseffekt som en 75W glödlampa. Vanliga applikationer inkluderar kontor, skolor och kommersiella lokaler. Kompakta fluorescerande lampor (CFL) förde denna teknik in i bostadsmiljöer.
LED-källor (Light Emitting Diode).
LED-teknik är nu den dominerande ljuskällan i praktiskt taget alla applikationer. Lysdioder kan uppnå ljuseffekter som överstiger 200 lumen per watt , jämfört med cirka 15 lm/W för glödlampor. De har en livslängd på 25 000 till 100 000 timmar, innehåller inget kvicksilver och finns i ett brett spektrum av färgtemperaturer från varma 2700K till dagsljus 6500K. En vanlig LED-lampa som ersätter en 60W glödlampa förbrukar vanligtvis bara 8–10 watt.
Högintensiva urladdningskällor (HID).
HID-lampor inkluderar metallhalogenlampor, högtrycksnatrium (HPS) och kvicksilverånglampor. Dessa används främst i utomhus- och industrimiljöer där hög ljuseffekt över stora ytor behövs. En metallhalogenlampa på 400 W kan till exempel producera cirka 36 000 lumen. HID-källor kräver en uppvärmningsperiod på flera minuter innan de når full ljusstyrka.
The Armature: Housing All the Belysningsdelar Tillsammans
Armaturen – vanligen kallad en armatur – är den kompletta enheten som rymmer och stödjer ljuskällan tillsammans med alla tillhörande komponenter. Utformningen av en armatur påverkar direkt både den estetiska och funktionella prestandan hos en belysningsinstallation.
Armaturer klassificeras efter deras monteringstyp, ljusfördelningsmönster och avsedd miljö. Vanliga monteringstyper inkluderar:
- Infällda armaturer — installeras i tak eller väggar för ett jämnt, lågt utseende
- Utanpåliggande armaturer — fästs direkt på en yta utan fördjupning
- Hängande armaturer — hängde från taket via en snöre, stång eller kedja
- Spårbelysningsarmaturer — monterad på ett elektrifierat spår, vilket möjliggör ompositionering
- Stångmonterade eller stolpmonterade armaturer — används utomhus för områdesbelysning
Armaturhuset ger också mekaniskt skydd för lampan och de elektriska komponenterna, och i utomhus- eller industriella miljöer avgör IP-klassificeringen (Ingress Protection) hur väl armaturen står emot damm och fukt. Till exempel är en IP65-klassad armatur helt dammtät och skyddad mot vattenstrålar, vilket gör den lämplig för utomhusbruk.
Förkopplingsdon och drivrutiner: Power Management-komponenterna
Alla ljuskällor kan inte anslutas direkt till en vanlig elkälla. Många kräver en enhet som reglerar den elektriska strömmen som flyter till lampan. Dessa enheter är ballasten (för lysrör och HID-lampor) och drivrutinen (för lysdioder).
Förkopplingsdon för lysrör och HID-lampor
En ballast begränsar och reglerar strömmen i fluorescerande och HID-kretsar. Utan den skulle dessa lampor dra ökande ström tills de misslyckas. Magnetiska förkopplingsdon var standarden i årtionden, men elektroniska förkopplingsdon har till stor del ersatt dem på grund av deras högre effektivitet, minskade flimmer och tysta drift. Elektroniska förkopplingsdon för T8-lysrör fungerar vanligtvis vid frekvenser på 20 000 Hz eller högre, vilket helt eliminerar 100/120 Hz-flimmer förknippade med magnetiska typer.
LED-drivrutiner
En LED-drivrutin omvandlar AC-nätspänningen till den DC-spänning och -ström som LED kräver. Lysdioder är mycket känsliga för strömfluktuationer — även en liten överström kan avsevärt minska livslängden eller orsaka omedelbart fel. Konstantströmdrivare är den vanligaste typen, som levererar en fast ström (vanligtvis 350mA, 700mA eller 1050mA) oavsett spänningsförändringar. Konstantspänningsdrivrutiner levererar en fast spänning (vanligtvis 12V eller 24V DC) och används i applikationer som LED-belysning. Dimbara drivrutiner möjliggör integration med dimstyrningssystem, vilket är en kritisk egenskap för många moderna installationer.
Reflektorer: Rikta och forma ljusutgången
En ljuskälla i sig avger ljus i alla riktningar. Reflektorer omdirigerar och koncentrerar ljuset mot målområdet, vilket dramatiskt ökar den användbara ljuseffekten och förbättrar effektiviteten. Geometrin och ytfinishen hos en reflektor bestämmer ljusets spridningsmönster.
Vanliga reflektorformer inkluderar:
- Paraboliska reflektorer — producera en smal, parallell ljusstråle, idealisk för spotlights och strålkastare
- Elliptiska reflektorer — Koncentrera ljuset vid en brännpunkt som används i teater- och visningsbelysning
- Speglande (spegelblanka) reflektorer — producera skarpa, definierade strålar med hög effektivitet men potentiell bländning
- Matta eller diffusa reflektorer — sprid ljuset bredare, vilket minskar hårda skuggor
Reflektormaterial inkluderar polerad aluminium (reflektionsförmåga 85–95 %), silverbelagd aluminium (upp till 98 % reflektivitet) och vitmålade ytor (cirka 70–85 % reflektionsförmåga). Valet av material påverkar både mängden och kvaliteten på reflekterat ljus.
Linser och diffusorer: Styr ljuskvalitet och distribution
Linser och diffusorer är optiska komponenter placerade framför ljuskällan för att modifiera hur ljuset lämnar armaturen. De tjänar både praktiska och estetiska syften.
Linser
Linser bryter ljus för att ändra dess riktning och strålvinkel. Fresnel-linser, som vanligtvis finns i teater- och filmbelysning, använder koncentriska ringar för att producera en stråle med mjuka kanter samtidigt som de förblir lätta och tunna. Prismatiska linser, som ofta används i kontorstroffer och industriarmaturer, omdirigerar nedåtriktat ljus till en bredare distribution, vilket förbättrar enhetligheten över en arbetsyta. Strålformande linser för LED-moduler tillåter exakt kontroll av strålvinklar från så smala som 10° till så breda som 120°.
Diffusorer
Diffusorer sprider ljus för att minska bländning och skapa mjukare, jämnare belysning. Opal (mjölkvit) diffusorer är bland de vanligaste och ger ett enhetligt, bländfritt utseende. Prismatiska diffusorer erbjuder mer ljusgenomsläpplighet än opala typer samtidigt som de minskar direkt sikt av ljuskällan. Mikroprismatiska diffusorer är en förfinad version som överför upp till 92 % av ljuset samtidigt som den effektivt döljer lampan från insyn. I LED-panellampor är diffusorer avgörande för att maskera de individuella LED-prickarna och skapa en jämn, enhetlig yta.
Bostads- och värmeledningssystemet
Höljet till en belysningsarmatur skyddar interna komponenter från fysiska skador och miljöfaktorer. Men framför allt inom LED-belysning har höljet också en kritisk värmeledningsfunktion. Värme är den primära fienden till LED-prestanda och livslängd.
LED-övergångstemperaturen – temperaturen vid själva halvledaren – påverkar direkt lumeneffekt och livslängd. För varje 10°C ökning av korsningstemperaturen över det nominella maxvärdet kan LED:s livslängd minskas med cirka 50 %. Effektiva värmehanteringsstrategier inkluderar:
- Kylflänsar — aluminiumfenor eller plattor som leder och leder bort värme från lysdioden
- Termiska gränssnittsmaterial (TIM) — Värmeledande pastor eller kuddar placerade mellan lysdioden och kylflänsen
- Metal-core PCB (MCPCB) — kretskort med ett basskikt av aluminium eller koppar som sprider värme snabbt
- Aktiva kylfläktar — används i applikationer med mycket hög effekt där passiv kylning är otillräcklig
Bostadsmaterialet har också betydelse. Pressgjutet aluminium används ofta på grund av dess utmärkta värmeledningsförmåga (cirka 96–230 W/m·K beroende på legering), hållbarhet och relativt låga vikt. Polykarbonat och andra plaster används för applikationer med lägre effekt där termiska krav är minimala.
Ljusstyrsystem: Hantera när och hur ljus fungerar
Styrsystem är en allt viktigare komponent i modern belysning. De styr när lampor tänds och släcks, med vilken intensitet de fungerar och hur de reagerar på miljöförhållanden eller användarinmatningar. Effektiv ljusstyrning kan minska energiförbrukningen med 30 % till 60 % jämfört med okontrollerade system.
Dimmers
Dimmers minskar spänningen eller strömmen som tillförs en lampa för att sänka dess effekt. För LED-system är fasskurna dimmers (TRIAC-dimmers) och 0–10V analoga dimmers de vanligaste typerna. Det är viktigt att matcha dimmertypen med LED-drivrutinens specifikationer, eftersom inkompatibla kombinationer resulterar i flimmer, begränsat dimområde eller lampfel. Ett LED-dimsystem av hög kvalitet bör kunna dimma smidigt från 100 % ner till minst 1 % utan synligt flimmer eller brus.
Närvaro- och rörelsesensorer
Närvarosensorer tänder automatiskt ljus när närvaro upptäcks och släcks efter en definierad period av inaktivitet. Passiva infraröda (PIR) sensorer upptäcker förändringar i infraröd strålning från rörliga varma kroppar. Ultraljudssensorer känner av rörelse genom ljudvågsreflektion, vilket gör dem effektiva i utrymmen med hinder. Dubbelteknologiska sensorer kombinerar båda metoderna för större noggrannhet. På kommersiella kontor minskar enbart närvarosensorer vanligtvis belysningsenergianvändningen med 25–50 %.
Skördesystem för dagsljus
Dessa system använder fotosensorer för att mäta omgivande dagsljusnivåer och automatiskt dämpa eller stänga av elektriskt ljus när naturligt ljus är tillräckligt. I en perimeterzon i söderläge av en kommersiell byggnad kan dagsljusinsamling minska belysningsenergiförbrukningen med 40–70 % under dagsljus.
Smarta och nätverksanslutna belysningskontroller
Moderna smarta belysningssystem gör att individuella armaturer eller grupper kan programmeras, övervakas och fjärrjusteras. Protokoll som DALI (Digital Addressable Lighting Interface), DMX512 (används i underhållningsbelysning), Zigbee och Bluetooth Mesh möjliggör sofistikerad scenhantering och energirapportering. I stora kommersiella installationer tillhandahåller dessa system detaljerad information om användningsmönster, vilket möjliggör kontinuerlig optimering.
Ledningar och elektriska komponenter
Bakom varje belysningsinstallation finns en elektrisk infrastruktur som inkluderar ledningar, kopplingsdosor, strömbrytare och transformatorer. Dessa är inte alltid synliga, men deras specifikation påverkar direkt säkerhet och prestanda.
Lågspännings-LED-system, särskilt de som körs på 12V eller 24V DC, kräver lämplig transformator eller strömförsörjning för att gå ner från nätspänningen. Trådmätaren måste vara korrekt specificerad för att klara strömbelastningen utan för stort spänningsfall. Till exempel, i ett 24V LED-system som kör 50 watts belastning på 10 meter, kan användning av underdimensionerad tråd (t.ex. 0,5 mm²) orsaka ett spänningsfall på mer än 2V, vilket synligt minskar LED-ljusstyrkan och potentiellt orsaka färginkonsekvens.
Kretsskydd i form av säkringar eller brytare förhindrar skador från överbelastning eller kortslutning. Jordfelsbrytare (GFCI) krävs på våta eller fuktiga platser för att förhindra elektriska stötar.
Jämförda nyckelbelysningsdelar: En referensöversikt
| Komponent | Primär funktion | Vanliga material/typer | Nyckelspecifikation |
|---|---|---|---|
| Ljuskälla | Generera synligt ljus | LED, fluorescerande, HID, glödlampa | Lumen, watt, CCT, CRI |
| Armatur | Hus och stöd alla delar | Infällt, hängande, spår, yta | IP-klassning, monteringstyp |
| Ballast/förare | Reglera elförsörjningen | Elektronisk driftdon, konstantström LED-drivrutin | Utström/spänning, dimningskompatibilitet |
| Reflektor | Direkt och koncentrerat ljus | Polerad aluminium, silverbelagd, vit färg | Reflexionsförmåga %, strålvinkel |
| Lins/Diffusor | Ändra ljusfördelningen och minska bländning | Fresnel, prismatisk, opal, mikroprismatisk | Ljusgenomsläpplighet %, strålspridning |
| Bostad/Kylfläns | Skydda komponenter, hantera värme | Pressgjuten aluminium, polykarbonat | Värmeledningsförmåga, IP-klassning |
| Styrsystem | Hantera ljuseffekt och schemaläggning | Dimmer, närvarosensor, DALI, Zigbee | Avbländningsområde, protokollkompatibilitet |
Färgtemperatur och färgåtergivning: Prestandamått som definierar ljuskvalitet
Även om det inte är fysiska komponenter i samma mening, är färgtemperatur och färgåtergivningsindex (CRI) grundläggande specifikationer kopplade till ljuskällan som avgör hur ett utrymme ser ut och känns under ett givet belysningssystem.
Färgtemperatur (CCT)
Mätt i Kelvin (K) beskriver färgtemperaturen den skenbara värmen eller kylan av vitt ljus. Varmvit (2700K–3000K) skapar en mysig, avkopplande atmosfär som passar sovrum och restauranger. Neutral vit (3500K–4000K) är vanligt inom kontor och detaljhandel. Svalt dagsljus (5000K–6500K) främjar vakenhet och används i arbetsintensiva miljöer som laboratorier eller verkstäder. Fel färgtemperatur för en viss applikation kan få utrymmen att kännas ovälkomnande eller minska produktiviteten.
Färgåtergivningsindex (CRI)
CRI mäter hur exakt en ljuskälla återger färger jämfört med en referensljuskälla, på en skala från 0 till 100. En CRI på 80 anses vara det lägsta acceptabla för de flesta kommersiella tillämpningar, medan CRI 90 rekommenderas för detaljhandel, gallerier, medicinska anläggningar och överallt där färgnoggrannhet är avgörande. Lysdioder med hög CRI är tillgängliga men vanligtvis till en hög kostnad och ibland något lägre effektivitet än deras motsvarigheter med lägre CRI.
Hur belysningsdelar fungerar tillsammans i ett komplett system
Att förstå enskilda komponenter är värdefullt, men den verkliga prestandan hos en belysningsinstallation beror på hur väl dessa delar fungerar tillsammans. Ett högkvalitativt LED-chip parat med en dåligt designad drivrutin kommer att underprestera. En väl specificerad reflektor tillsammans med en felaktigt matchad lins kan skapa oönskade artefakter. Och även den bästa armaturen ger dåliga resultat om styrsystemet är inkompatibelt eller värmehanteringen är otillräcklig.
Tänk till exempel på en klädbutik. Målet är att få plaggen att se levande och tilltalande ut. Det ideala systemet kan inkludera:
- En hög-CRI (CRI 95) LED-källa vid 3000K för att återge tygfärger exakt med en varm, inbjudande ton
- En reflektor med 25–35° strålvinkel för att koncentrera ljuset på varudisplayer utan att spilla på väggar
- En LED-drivrutin med konstant ström med 0–10V dimningskapacitet för att möjliggöra humörjusteringar under hela dagen
- En skenarmatur monterad på ett takgaller för flexibilitet vid ompositionering när varuarrangemang förändras
- En sensor för dagsljusinsamling nära skyltfönster för att minska energiförbrukningen när det naturliga ljuset är tillräckligt
Varje komponent har valts ut för att tjäna den övergripande designavsikten. Att ändra någon av dem – säg att ersätta en CRI 80-källa för att spara kostnader – försämrar slutresultatet på ett sätt som påverkar kundupplevelsen och potentiellt försäljningsresultat.
Detta systemtänkande är det som skiljer en funktionell belysningsinstallation från en utmärkt. Oavsett om du specificerar för ett enkelrum eller en hel byggnad, är att utvärdera varje belysningsdel mot kraven i utrymmet – och bekräfta kompatibiliteten mellan komponenterna – grunden för en bra ljusdesign.
